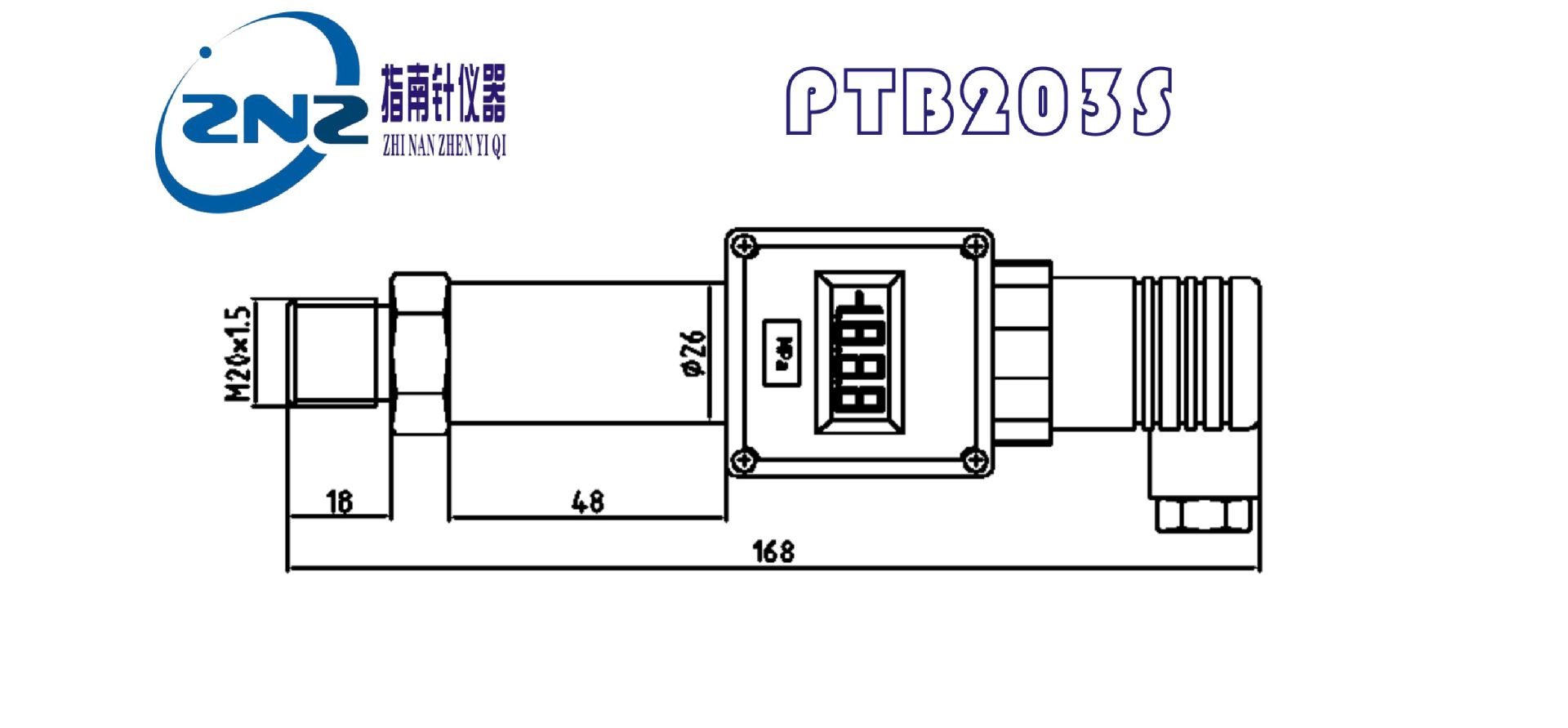

PTB203S数显型压力传感器，带显示压力变送器

PTB203S数显带现场显示采用高精度高稳定，配以ASIS高性能放大电路，经过数千次疲劳冲击，高，低温循环老化及精密的数字温度补偿工艺，再经过不锈钢全封焊（激光焊接）精制而成。

高质量的传感器，严格的校验工艺，及完善的装配工艺确保了该产品的优异品质。特别适合用于对液压、气压等介质的压力进行测量，甚至用于恶劣环境如污水、蒸汽、轻度腐蚀性、气体测量。

砌底解决客户的各种需要。

特点：

■不锈钢隔离膜片一体化结构，可适应恶劣环境

■小体积，高精度，高性价比，高稳定性

■0~0．5~100MPA

■多种标准信号输出选择，用户调试方便

■防雷击，抗电磁/射频干扰

■供电电源范围宽（5~40V）

■无灌充液体，受温度影响极小

典型应用：

液压气压控制
楼宇自控，恒压供水
冶金，机械，环保
技术性能医疗，真空设备
石化管道测压
自控系统和测试系统

量 程 ： 0~0.5~100MPa 任意可选

准 确 度 ：±0.25%FS，±0.5%FS（包括非线性重复性迟滞性在内的综合误差）

输 出 信 号： 4~20mADC（两线制）、0~10mADC、0~20mADC、0.5~4.5VDC、

0~5VDC、1~5VDC、0~10VDC（三线制）

供 电 电 压： 5~40VDC（两线制），15~40VDC（三线制）

介 质 温 度： -20℃~85℃

环 境 温 度： -20℃~85℃

零 点 温 度 漂 移： ≤±0.02%FS℃

量 程 温 度 漂 移： ≤±0.02%FS℃

补 偿 温 度： 0~70℃

安 全 过 载： 150%FS

极 限 过 载： 200%FS

响 应 时 间： 5 mS(上升到90%FS)

振 动 影 响： 对频率为10~100KHZ,加速度为10g,全部影响小于±0.1%FS

测 试 介 质： 与17-4PH不锈钢兼容的各种液体，气体

外 壳 材 料： 304或 316不锈钢

长 期 稳 定 性： ≤±0.2%FS/年

压 力 连 接： M20*1.5 M22*1.5 M16*1.5 M1*1 NPT1/4 NTP1/2 NTP3/8 G1/8G1/2 G1/4

G3/8 1/2-20UNF等，其它螺纹可依据客户要求设计

电 气 连 接：密封端子直接引线，四芯航空接插件，赫斯曼3009连接器
